德國Krautkramer USN 60便攜式彩屏超聲波探傷儀
- 發布在：產品中心, 進口探傷儀
- 發布時間：2016-07-14
- 查看次數：1,007
- 關鍵詞：超聲波探傷儀, 進口探傷儀
- 訂購熱線：4008950880

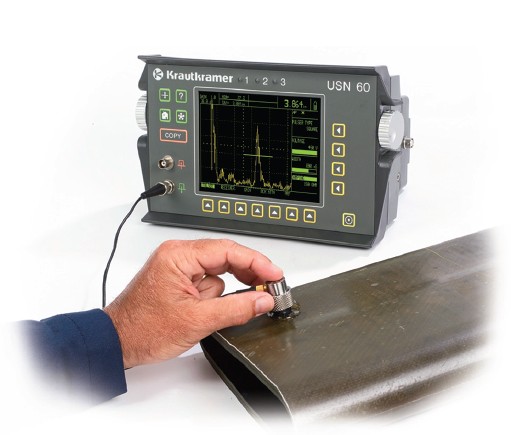

南通安豐儀器有限公司代理的德國Krautkramer USN60便攜式彩屏超聲波探傷儀， 能用于自動掃查系統的便攜式超探儀集模擬性能與數字優點于一身。
德國Krautkramer USN60便攜式彩屏超聲波探傷儀既有數字設計的眾多優點，又兼具以前只有在模擬CRT顯示中才能獲得的詳細動態回波信息。與眾不同的信號處理技術，可以顯示波形強度變化等A掃描信息,將數字儀器久違的"模擬圖像&性能"又重新帶回到您面前。高分辨率(640x480pixels)彩色液晶顯示，60Hz刷新率和實時測量技術，能為液浸法和焊接檢測提供快捷流暢的顯示。兩個獨立的缺陷閘門，界面閘門選項，6KHz脈沖重復頻率，實時TTL和模擬輸出，讓USN60具有廣闊的檢測應用范圍。獨特的智能觀察功能更可為關鍵掃查和旋轉工件掃查顯示最重要的信息。
德國Krautkramer USN60便攜式彩屏超聲波探傷儀的質量，經久耐用、可靠性和便于操作的優點，滿足了您對K.K公司USN儀器系列的期待。從野外操作到高分辨率薄壁測量，從大工件檢測到液浸法系統的工作，USN60拓寬了便攜式超探儀的應用范圍。
應用廣泛
從艱苦的現場檢測到高分辨率的薄型材料測量、大型的聲波衰減材料和水浸系統，USN 60作為一款全功能的便攜式超聲波探傷儀均可勝任。現廣泛應用于大型鍛鑄件廠、航空航天、石油化工管道檢測等。典型客戶應用有中石化徐州管道局涂層管道腐蝕焊縫檢測、深圳航空、南方航空等。
技術優勢---模擬性能、數字優勢、功能強大、彩色顯示、數據管理
USN 60將數字設計的強大優勢與詳細的動態回波信息相結合，獨特的信號處理可顯示附加的A掃描圖，與波形一同顯示的亮度變化，從而彌補數字設備所不具備的“模擬圖像和性能。
方波脈沖發生器適用于難以穿透的材料
由于儀器信噪比非常低，在使用方波脈沖檢測難以穿透的工件時，通過選配最佳的探頭，可大幅降低雜波干擾影響。
l 對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行最佳的探頭匹配。
l 對難于穿透的金屬和非金屬，特別是如復合材料的檢測進行了優化。
卓越數顯和模擬性能
l 智能瀏覽功能——SmartView：針對顯示關鍵部位的掃描信息以及旋轉部件的重要信息。
l 可選四種保持模式：全部、峰值比較、A掃描比較或包絡模式，獲得最佳的波形評估。
l 三種可變的持續模式：可在保持包絡中選擇，在視覺上幫助掃描和移動零件的缺陷檢測和評估。
l 通過區分實時凍結的A掃描顯示顏色與存儲A掃描顯示顏色的不同來對比實時檢測結果。

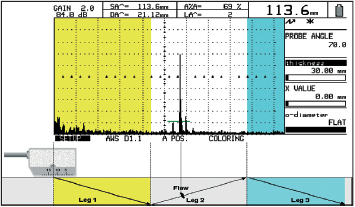

簡便焊縫檢測工具---彩色半跨距技術
l 彩條顯示可在焊縫檢測中輕松識別各條數據和跨距，區分一次，二次回波。
l A掃描可動態更換“實時”A掃描顏色。
l 通過簡化焊接規格AWS D1.1軟件應用來簡化焊接成都計算。
l 具備曲度修正的三角缺陷位置計算。該功能自動計算缺陷深度、表面距離和聲程。
缺陷定量的簡便工具

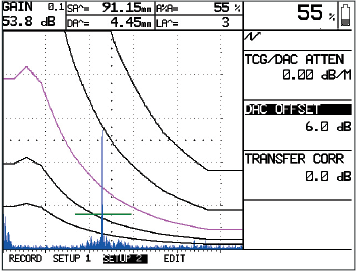

l 40 Db動態多曲線DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，并能單獨編輯或插入紀錄的回波。一次最多可在屏幕上畫出4條DAC曲線，從而在原始紀錄的DAC曲線外顯示+/- dB曲線。可紀錄多達16個數據點，每微秒最大的曲線斜度為12dB。符合或超過了TCG的工業要求。

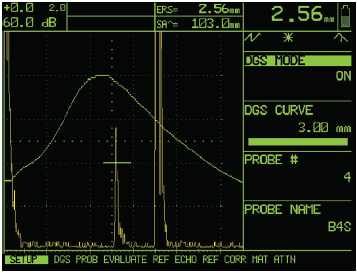

l DGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲線，作為測量25個窄頻探頭從探頭到參考缺陷距離的功能。ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑（單位為毫米或英寸）。
可實現水浸檢測（選配）
l IF（界面）閘門選項，用于水浸測試應用中的閘門選項
l 需配選水浸探頭（另購）
深受用戶喜愛的首選功能（選配）
l dB REF按鍵在激活時，可評估后續回波增益值和A閘門內的最大回波振幅。
l VGA輸出選項使儀器與計算機顯示器或計算機投影機連接，用于多人觀看和培訓目的。
l RF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析。
l BEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控。
技術參數
| 檢測范圍 | 1～27940mm(鐵)連續可調或在預置范圍內可調 |
| 聲速范圍 | 250～16000m/s，連續可調，1m/s步進，65種材料聲速可選 |
| 顯示延遲 | -20～3498μs |
| 探頭延遲 | 0～999.9μs |
| 阻尼 | 50、75、150、500Ω |
| 增益 | 110dB，以0.1/0.5/1/2/6dB為單位分級調節；用戶可自己定義，可鎖定 |
| 測試模式 | 脈沖回波法、雙晶法和穿透法 |
| 脈沖發生器 | 方波脈沖 |
| 脈沖電壓(方波脈沖模式) | 50～450v，步進為10v |
| 脈沖寬度(方波脈沖模式) | 50～1000ns，步進為10ns |
| 脈沖能量(尖波脈沖模式) | 低、高 |
| 脈沖重復頻率 | 自動低，自動高， 在15～6000Hz的范圍內手動調節(尖脈沖模式)， 在15～2000Hz的范圍內手動調節(方波模式)， 步進為5Hz，外觸發(尖波模式) |
| 頻率范圍 | 在0.25～25MHz，有10種設置可供選擇 |
| 閘門監視器 | 兩個獨立的閘門 |
| 聲程測量 | 始波至第一回波，可選擇前沿或峰值多回波 |
| 整流 | RF/ 全波/正/負半波整流 |
| 抑制 | 0～80%，線性 |
| 單位 | 公英制可選 |
| 輸出 | TTL報警信號/模擬輸出/RS232輸出 |
| 顯示屏 | 133x99mm,，640x480象素，彩色CCFL背光有效矩陣LCD；亮度控制；4 色背景，8色A掃描，可調節明暗度 |
| A掃描尺寸 | 440x401 象素，在1/2 屏幕模式為440x201象素 |
| A掃描刷新頻率 | 60Hz |
| A掃描波形選擇 | 空心、實心、智能空心、智能實心 |
| A掃描增強模式 | 仿模擬、時基線、仿模擬加間斷時基線 |
| 數據存儲 | 最少225組數據，包括儀器的操作參數和A掃描,可保存2年 |
| 厚度值存儲 | 最多99999個厚度值 |
| 語言 | 德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語、荷蘭語、羅馬尼亞、捷克、斯洛文尼亞 |
| 探頭連接 | Lemo或BNC接口 |
| 鍵盤 | 國際標準鍵盤 |
| 電源 | 6 個NiMH(9Ah)電池，可工作8小時 |
| 工作溫度 | 0～55℃ |
| 存儲溫度 | -25～70℃(不帶電池) |
| 尺寸和重量 | 282x171x159mm，3.0kg |
